詳しくはLumiledsのウェブサイトをご覧下さい。　http://www.lumileds.com/
　　詳しいデータシートはLumiledsのウェブサイトにてユーザー登録後、閲覧することが出来ます。
　　（２００３年８月現在：　GUESTとしてユーザー登録なしで閲覧することが可能です）

種類と特徴　2004年12月6日修正

Bin（ランク)について　2004年6月29日修正

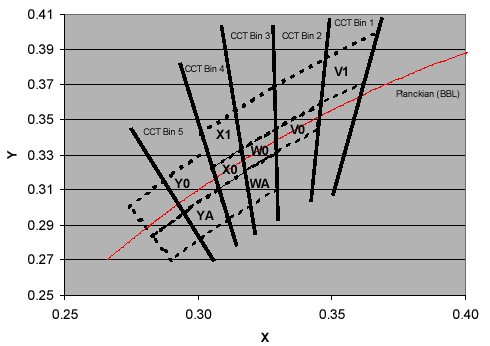

Luxeon(white)には以下のように製品にBinningがされています。 6月29日以降は色合いの表記が１桁と２桁の2種類になりました。 Luxeon-STARのアルミヒートシンク裏面にある表記は白色の場合は次のように書かれています。 （但し、一部シリーズおよび過去に製造されたものは違う表記になっていますのでご注意ください） 1段目 明るさ 色合い Vf 色 シリアルナンバー 例 Q V1　（2桁の場合） H W　（白の場合） 7桁の数字？ 2段目 製造週 製造年 パーツナンバー 例 29 03 LXHLPW01 明るさ （ルーメン） white, blue, cyan, green, amber, red-orangeand red Luxeon, green Luxeon III, Luxeon V, and Luxeon V Portable emitters and arrays. white Luxeon III (Lambertian) LXHL-PW09 LXHL-LW3C M １３．９〜１８．１ N １８．１〜２３．５ P ２３．５〜３０．６ Q ３０．６〜３９．８ R ３９．８〜５１．７ S ５１．７〜６７．２ ６０．０〜６７．２ T ６７．２〜８７．４ ６７．２〜８７．４ U ８７．４〜１１３．６ ８７．４〜１１３．６ V １１３．６〜１４７．７ １１３．６〜１４７．７ W １４７．７〜１９２．０ １４７．７〜１９２．０ X １９２．０〜２４９．６ １９２．０〜２４９．６ 現状ではLuxeonI は S まで 色合い （２桁表記） 上記パーツナンバー参照 Typical色温度 V0 5350K V1 5000K W0 6050K WA 6300K X0 6700K X1 6300K YA 8000K Y0 8000K 色合い （１桁表記） LXHL-BW01(White Luxeon Batwing Emitter) , LXHL-MW1C(White Luxeon Batwing Star)など 色温度 1 4500K〜5000K 2 5000K〜5500K 3 5500K〜6000K 4 6000K〜7000K 5 7000K〜8000K 色温度は低いほど赤っぽく、高いほど青白っぽくなります。真昼の日光は5500k〜6000kくらいといわれています。例えば3000kだと暖かい色、6700kだと涼しい色と表現できるでしょう。 順電圧 (Vf) E ２．３１〜２．５５ F ２．５５〜２．７９ G ２．７９〜３．０３ H ３．０３〜３．２７ J ３．２７〜３．５１ K ３．５１〜３．７５ L ３．７５〜３．９９ M ３．９９〜４．２３ N ４．２３〜４．４７ R ５．４３〜５．９１ S ５．９１〜６．３９ T ６．３９〜６．８７ U ６．８７〜７．３５ V ７．３５〜７．８３ W ７．８３〜８．３１ 白色LuxeonIはG〜L 白色LuxeonIIIはH〜N LuxeonV-PortableはR〜Wに当てはまるようです。 色合いに関してはこのような感じになるようです。(Lumiledsデータシートより引用）

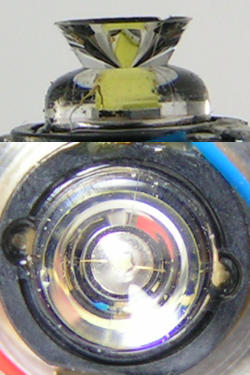

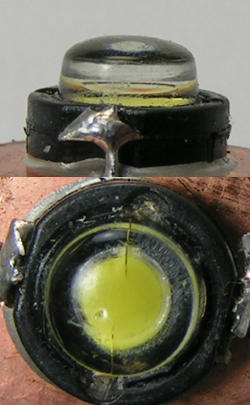

Lambertian　(High-dome)	Batwing　(Low-dome) Side-Emitting 下の写真はLuxeonI。欠け易いので注意

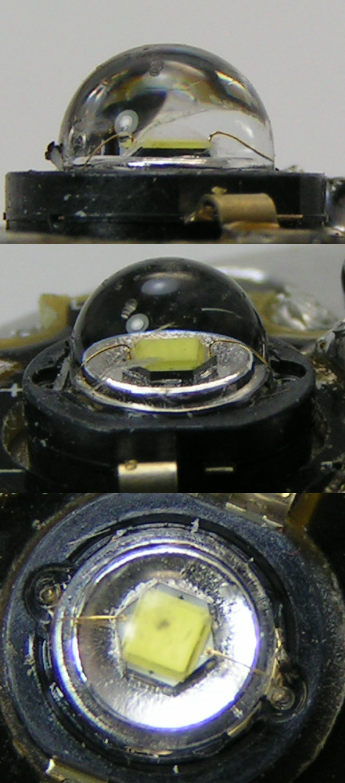

下の写真はLuxeonIII　。形状はHigh-dome（Lambertianです） LuxeonI のLambertianも形状はほぼ同じです。

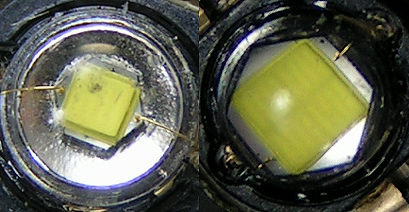

LuxeonIII　vs　LuxeonV-Portable

左がLuxeonIII(LuxeonI もほぼ同じ）、右がLuxeonV-Portable 黄色い部分が約４倍の大きさであることが判ります。

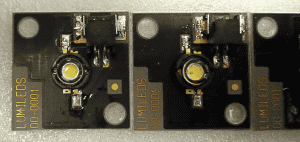

Luxeon Star-C	Luxeon Star
電極部分がソケット式になっています ヒートシンク部分を裏から	確かに星のような形ですね

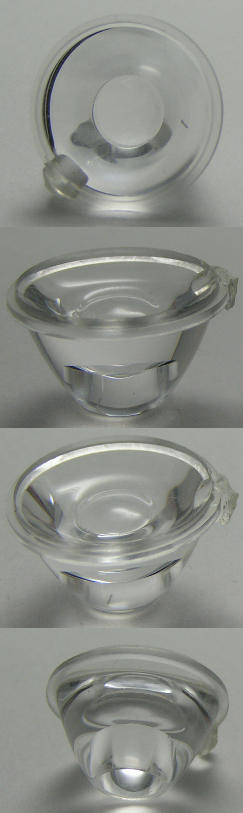

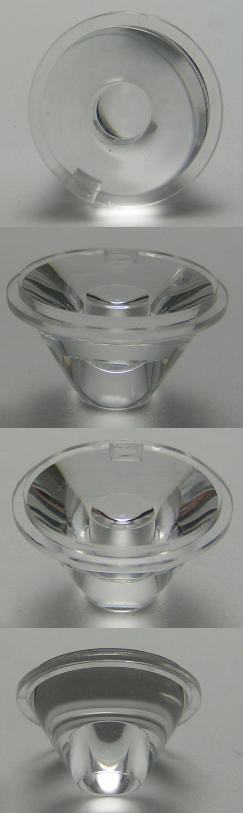

NX-01	NX-05
ちょっとわかりにくいですがNX-01は中央部に向かって窪んだ形状になっています。そして中央部は少し盛り上がっています。	レンズの表面はNX-01と違い、平らな形状です。NX-05の方が照射角度が狭くなります。

2002年12月18日修正 Arc-LSやLambdaライトで使用されているLEDです。 白色タイプにはLuxeonI , LuxeonIII , LuxeonV-Portable の3種類があります。 Luxeonはとても明るい光を放ちますが、かなりの熱も発生しますのでヒートシンク等の放熱対策が不可欠です。LED単体で使用した場合　100度以上の拡散光になりますので、ライトとして使用するにはコリメーターもしくは効率の良いリフレクタによって集光する必要があります。（もちろん、そのままでの使用も可能ですが超近距離しか光がとどかないため、一般的な懐中電灯としての用途には適さないと思われます） 2003年7月1日追加 いわゆる電球色タイプの発売が8月から始まるようです。。 2002年5月24日追加 私の所有するLuxeon-Starを使用したライト（ARC-LSとlambdaEmergency）はLEDメーカーから発売されているレンズ付タイプ(Luxeon-Star-O）をそのまま使用しています。レンズ（コリメーター）は2種類有り旧タイプはレンズ中央部がへこんでおり新タイプより幾分広い照射範囲とのことです。私のライトは両方とも新タイプのため照射角度は同じ傾向がでており15度くらいです。私が知る限り、現在出荷されているレンズは2タイプです。新タイプはNX-05）の方がより集中した光になるようです。また、Lumidrivesのホームページにはその他にレンズがいくつか掲載されていますがまだ発売されていないようです。 2002年5月29日追加 アメリカではいよいよ、5W120ルーメンのLuxeonが予約開始になっております。（発売は7月?） 価格は同時購入数によって２７．６〜３６USドルくらいのようです。 現在、海外発送の購入者の注文は受け付けられていないようです。 また、ARC社は現在通常のLuxeonのLED部分のみの販売も行っておりますが、5Wタイプのものも販売する方向で検討しているようです（11月？） 2002年7月14日追加 LuxeonにはLEDのドーム部分の高さにより、大きく２種類に分けることが出来ます。 以前からあるのがLOWドームでBATWINGと呼ばれる物です。最近発売されたのがHIGHドームでLambertianと呼ばれる物です。 後者の方が光学レンズなしの状態では照射角度が広いようです。当初、明るさについてはHIGHドームタイプが明るいと言われていましたがメーカーのスペックシートでは同一となっています。elektrolumensさん（リンク参照）によるとサンプル品のテストでは１６〜２７ルーメンで、中には明るい物もあるが今までと変わらない物も有り、相変わらずの品質のばらつきがあるようです。その他、BATWINGは中心部周辺が黄緑色のあかりになる傾向がありましたが改善されてきているようです。また、レンズはNX-05タイプになるようですがLambertian用を使わないとぴったりとはまらないようで注意が必要です。
